某石化公司腈綸聚合裝置具有日產200t聚合物的4臺釜和2條原液生產線；在工藝上采用了美國氰胺公司2步法水相懸浮聚合工藝，整個工藝流程均由計算機控制，生產原料以丙烯腈為單體，醋酸乙烯酯為第2單體，氧化還原體系為引發劑，巰基乙醇為鏈轉移劑，上述物料經聚合、終止、脫單、水洗、混合、脫水、漿化、溶解、過濾、脫泡等工序制成合格原液，供紡絲生產。4臺聚合反應釜是聚合生產關鍵設備，其中聚合反應釜攪拌運行的狀態，直接影響到平穩生產。
1反應釜采用純鋁材質
采用鋁材制造聚合反應釜，是因?yàn)殇X具有較高的電很電位，其標準平衡電位為-1.67V，并且是兩性金屬，在60℃的聚合反應溫度下，可以產生氧化膜，起到鈍化作用，具有較好的耐蝕性能。由于鋁釜在生產過程中，介質中會含有其它雜質（如鐵、銅等）。這些雜質與鋁的電很電位不同，會產生一個微電池，降低鋁的耐蝕性。由于pH值為1.9，聚合反應釜內筒體存在微電池腐蝕，在釜壁上不斷溶出鋁離子（Al3+），使鋁釜帶上負電荷，而聚丙烯腈顆粒表面帶負電，根據同性相斥的原理，聚合物顆粒不易粘附在聚合反應釜上，從而達到抗疤的目的。因此為了避免釜內結疤，與物料接觸的零部件進料采用純鋁制造。
2改造原因
聚合裝置共有4臺聚合反應釜，聚合反應釜減速器型號為A12A，日本3菱公司制造，電機功率為75kW電機，電機轉速為980r/min。攪拌轉速為190r/min，減速比為5.17。經過多年使用，影響腈綸反應釜長周期運行的主要原因有2個。

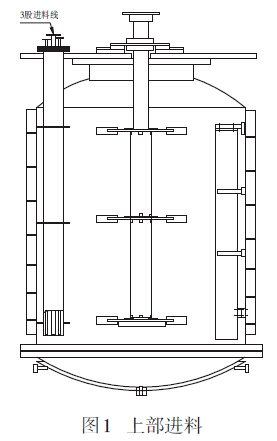

（1）腈綸反應釜采用上部進料，為保護3股進料管并防止結疤，在3股進料管外套一根進料護管，進料護管一直伸到聚合反應釜下部，見圖1。在聚合反應釜檢修時，發現釜內的進料護管周圍結疤嚴重，結疤的主要原因是由于進料護管一直伸到聚合反應釜下部，在聚合反應釜進料護管與釜壁間形成死角，影響到物料的流動，由于進料護管的存在使物料流動不規則，形成紊流，對攪拌槳葉沖刷和腐蝕較為嚴重，造成攪拌軸和槳葉擺動，從而造成機封磨損、損壞，降低了聚合反應釜的運行時間，增加了檢維修工作的工作量。
（2）自1988年開工以來，聚合反應釜電機與減速器一直采用鏈條聯軸器，鏈條聯軸器是利用公用的鏈條，同時與2個齒數相同的并列鏈輪嚙合，進行傳動。鏈條聯軸器具有結構簡單，裝拆方便，拆卸時不用移動被聯接的兩軸，尺寸緊湊，質量輕，有一定補償能力的特點。鏈輪、鏈條傳動，但隨著設備運轉時間的增長，各攪拌運轉狀態明顯下降，這種鏈輪、鏈條的傳動方式主要有4個缺點：
①采用鏈條聯軸器，攪拌與電機不好找正，找正精度不易保證。
②鏈輪、鏈條運轉時間長容易發生磨損，平均每3個月需要更換1次，增加維修成本及鉗工的勞動強度。
③由于二十幾年的連續運轉，對輪罩等部件磨損，密封性不好，潤滑脂容易流失，需要定期加油。
④由于電機轉速為980r/min。攪拌轉速為190r/min，減速比較大，在攪拌啟動的瞬間對減速器、電機及鏈輪等部件產生較大沖擊，影響設備使用壽命。
3改造方案
（1）通過論證研究，該石化公司聚合車間提出在聚合反應釜底部開1孔（位置在原3股進料出口處），在聚合反應釜外通過法蘭可以用3根金屬軟管與原有進料線連接，3股進料線在釜外，將進料護管取消，消除了釜內的死角，改善聚合反應釜內結疤狀況，減少了疤塊的產生，延長了聚合反應釜的運轉周期，提高了檢維修效率。由于取消了進料套管，在負荷未增加的前題下使釜內有效容積增加了0.2m3，有利于聚丙烯睛的聚合反應，該項改造在國內同類腈綸行業為首創，改造后的結構見圖2。該石化公司聚合車間對聚合反應釜進料方式進行了改造，運行47d，拆檢發現，聚合反應釜內結疤明顯較少，由于取消了進料護管，釜內無死角，沒有明顯的大疤塊存在，減少了鉗工清疤工作量，提高了檢維修效率，延長了聚合反應釜的運轉周期，增加了產值，產生巨大的經濟效益。

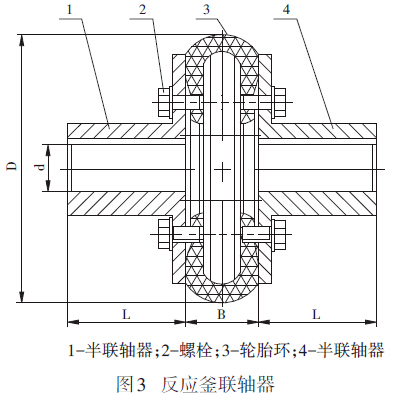

（2）為解決腈綸反應釜聯軸器使用時間短，根據現場實際情況，考慮使用柔性聯軸器，經過多方對比，決定在聚合反應釜攪拌上試用鏈條式聯軸器，廠家到現場實際測繪安裝尺寸，進行加工制作，基本結構見圖3。
通過觀察對比，總結出輪胎式聯軸器與原有聯軸器聯軸器相比主要有5個優點：
①柔性、阻尼大、補償量大，吸振效果好。輪胎聯軸器具有優良的吸震減震和良好的的軸間偏移補償性能，適用于工作溫度-20~80℃，轉遞轉矩10~20000N·m，適用于潮濕、多塵、有沖擊、振動、正反轉多變和起動頻繁的工作環境件。輪胎式聯軸器是依靠橡膠實現彈性連接，可以充分地吸收因找正對中不好而產生的振動，噪聲低，設備運行平穩。另外，由于振動較小，電機的工作電流也低，電機發熱少，能夠優化電機的工作條件。
②對攪拌及減速器具有保護作用，由于采用橡膠胎式連接，當扭矩過大時，實際扭矩很過輪胎環的額定扭矩時，輪胎環先破裂，使電機與攪拌連接斷開，避免由于過載等原因損壞減速器。
③結構簡單，裝配容易，要換輪胎體時無需軸向移動聯軸節。
④對找正精度要求低。一般的非彈性聯軸器對找正的精度要求達到軸向跳動不很過0.06mm，徑向跳動不很過0.08mm，而這種輪胎柔性聯軸器的軸向和徑向偏差只要不很過1mm，就可以正常工作。對于那些條件苛刻，不好找正的地方，這種聯軸器特別適用。
⑤適用范圍廣。輪胎柔性聯軸器的橡膠部分是可更換的?？筛鶕?jù)轉動設備所需的扭矩的大小而安裝不同的輪胎環。既適合高轉速，又適合低轉速，既適合于大扭矩，又適合于小扭矩的工作條件。在各種狀態下工作都比較平穩，使用奉命也長，可避免因檢修而造成的備件費、人工費以及生產停車的各種經濟損失。
4改造效果

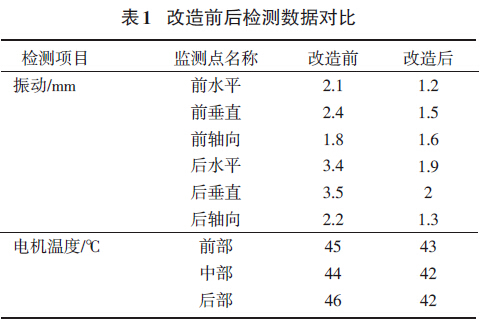

實施技術方案效果顯著，改造前后檢測數據對比見表1。
5經濟效益分析
輪胎柔性聯軸器連續無故障平均使用時間為5a，每1套聯軸器價格為2000元左右，而且屬于一次性投資，維修只需更換橡膠環。改造后大大降低了聚合反應釜非計劃停車次數，而且聚合反應釜每次停車后的物料可以得到回收，避免了物料浪費，經測算非計劃停車需要放掉的聚合物1.96t、單體0.3t，僅是物料價值4萬元，經統計每臺聚合反應釜每年可以減少非計劃停車4次，僅這一項就降低物料損失：4×4=16萬元，大大降低了生產成本。鏈條聯軸器平均使用時間為3個月，每一對鏈輪和鏈條的價格約為1500元，一臺攪拌5a更換總費用為：1500×12/4×5=22500元，而且每次更換需要3h左右，影響生產。
僅此2項改造年節約成本為16.5萬元。改造后縮短了聚合反應釜檢修時間，減少了停車后的物料損耗，減輕了由于物料排放對環境的污染，而且設備的運行狀態明顯提高，延長了設備使用壽命。改善了工人的勞動環境、減輕了工人的勞動強度，具有廣泛的社會效益。
6結束語
通過改造聚合反應釜非計劃停車次數明顯減少，減少了操作工人的工作量，并且通過測試數據對比，更換輪胎型柔性聯軸器后，攪拌運行狀態明顯提高。由于可拆式聯軸器可以較好地吸收振動，運行狀態良好，可以提高設備的可靠度，不需要潤滑，減少了維修人員的工作量，減少了對環境的污染，成功地解決了腈綸聚合反應釜運行時間短的難題。
