一、前言
放料閥是反應釜構造中的一個重要部件，它起到控制化學液體在反應釜中進行密閉加壓反應以及在反應結束后的正確打開放料口排放料液的作用，且不影響反應釜內料液的完全混合和完全反應，放料閥構造和性能的優劣，不只影響到反應釜的操作性能，還直接影響到化學反應的效率和化工產品質量等。隨著有機化工和精細化工的高速發展，提出了對反應釜放料閥的更高要求，為此本文對反應釜放料閥的現狀進行了探討，并提出了一種新構造的放料閥——球式放料閥。
二、反應釜放料閥的應用現狀
目前反應釜所配用的放料閥有多種形式，歸納起來主要分以下四種類型。
1．截止型放料閥

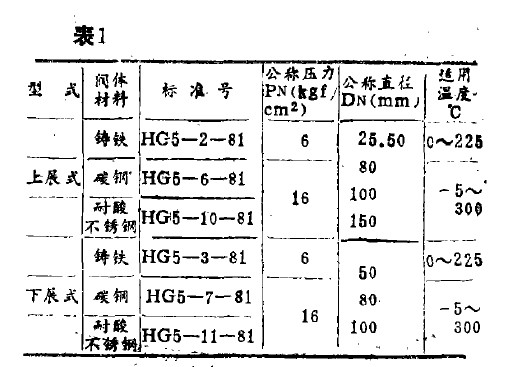

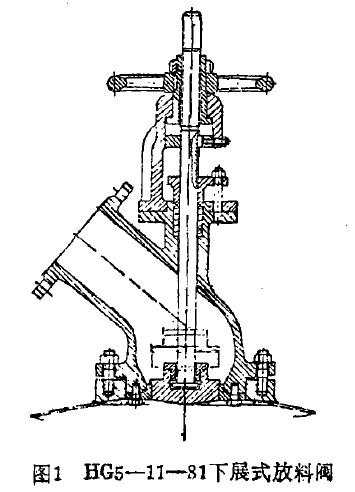

截止型放料閥是目前的4準放料閥，1967年起編入化工部部頒標準，它是直接安裝于反應釜底部的專用放料閥門，其關閉件一一閥瓣是沿放料口通道中心線作上下移動的，按其開啟時的閥瓣運動方向不同，分為上展式和下展式二種，不論是上展式或下展式，在關閉狀態時，都能使閥瓣頂面與釜底面大致吻合，不存在沉積料液的死角。圖1為下展式放料閥的裝配簡圖，此類放料閥按化工部標準，閥體可采用鑄鐵、鑄鋼和耐酸不銹鋼三種材質，其中耐酸不銹鋼放料閻按制造工藝又分成鑄造閥休和焊接閥體兩種形式。上述主要型式的標準號性能參數見表1。
由此可見標準放料閥只能適用于低壓反應釜。
2．放料口加短管法蘭裝通用型閥門為放料閥

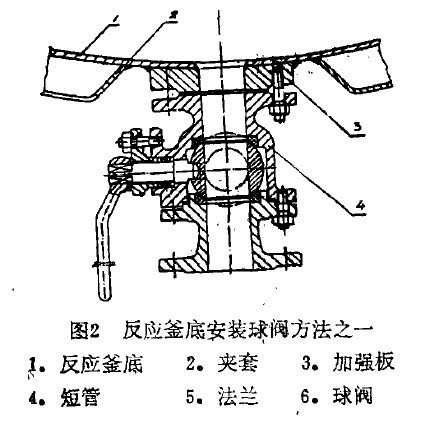

此形式是標準放料閥的性能不能滿足要求時的常用方式，可任意選用材-料相性能規格能滿足要求的通用型截止閥、閘閥或球閥等作為放料閥。近廿余年來由于球閻的迅猛發展，球閥具有流阻小、體積小，重量輕、操作靈便、不易積料等優良性能，當前大多都選用通用球閥安裝于放料的短管下作放料閥，如圖2所示。由于球閥有低壓和中壓多種壓力等級可選用，故此種形式在低鹺和中壓反應釜上都可適用。
3．釜底放料口貼焊法蘭裝通用球閥為放料閥

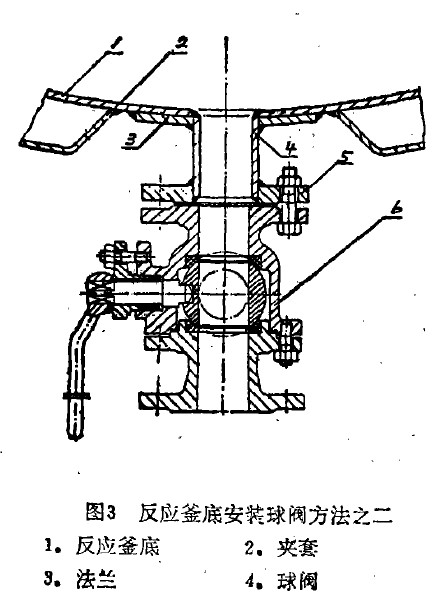

此形式是由上一形式改進而成的，由于在操作實踐中發現釜底短管中的料液往往不易均勻混和及達到完全反應，成為死料，影響到化工產品的質量。因此，取消短管，將法蘭緊貼于釜底焊接，法蘭孔改為螺紋孔，裝雙頭螺栓再與球閥連接，如圖3所示，這樣可以縮小球釜體到底面的高度，使引成死料的容積減小，此形式能用于低壓反應釜和中壓反應釜。
4．其他專用放料閥門，是指為特殊要求專門設計制造的反應釜放料閥，構造形式主要有針形閥式、滑塞閥、翻板閥等多種多樣形式，但由于生產批量小，價格昂貴，使用較少，本文不作論述和比較。
三、常用放料閥形式的比較
標準放料閥在關閉時閥瓣頂面與釜底相平，不會有沉積死料現象，能滿足化學液反應過程的要求。其缺點是只能適用于低壓反應釜，結構較為復雜，價格較高。其構造上存在的缺點是：貫穿在出料通道內的閥桿及閥瓣容易積料，不易清掃；閥桿填料函成倒置方式使閥桿間隙的積料易引起閥桿腐蝕和泄漏，由于啟閉力較大，采用了旋轉螺母傳動升降閥桿和閥瓣、機構較復雜，擐作較費力}反應釜反應溫度的變化會引起閥桿熱應力的變化，而閣桿的熱應力則可能與關閉力同方向也可髓反方向，因而可能會破壞密封比壓而引起在反應過程中的泄漏。
第二和第三種方式屬于同一類型，目前第三種方式應用愈來愈多，有取代第二種方式的趨勢，其特點是低壓、中壓都很適用，操作特性上勝過標準放料閥。其缺點是反應釜底面到球體之間仍有一小段管狀通道沉積死料成為死角，其中部分料液可能不完全混和不完全反應，影響化學反應效率和直接影響產品質量。有些場合不得不在拯作上補救，如先開一下放料閥，將閥口的料液作為不合格料先排出，再放出其余的料為成品料。這種撼作法雖能保證質量，但使生產得率大大下降了。
四、球式放料閥的構造
根據反應釜放料閥的應用現狀，研究設計了一種新穎的球式放料閥，它兼?zhèn)淞松鲜鰞煞N形式的優點，減少了弊病，新穎的球式放料閥具有推廣應用價值。

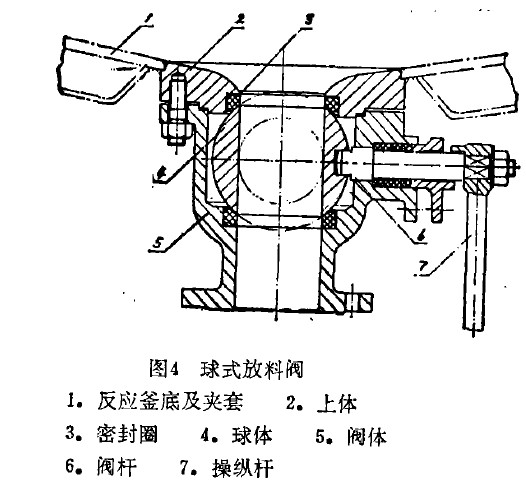

球式殷料閥是在浮動球球閥構造的基礎上，結合反應釜使用性能的操作條件進行設計而成的。圖4為球式放料閥的剖面圖，其特點是關閉件為一帶孔球體4繞通路的垂線作90。旋轉，以達到開啟或關閉的目的，球體兩端各有一個塑性材料制成的球面密封圈3，也稱之閥座。上密封圈裝在反應釜底部放料口下側凹槽內，這樣可使球體緊貼在反應釜的底部，盡量減少球體上的死角容積?？紤]到制造上的分工及裝配的方便，將釜底的放料口設計成一個特殊的凸緣盤，它作為球式放料閥的上段另件，稱為上體1，其上表面按反應釜底面的要求加工成凸球面狀，球面曲率與反應釜封頭大致一樣，上體中心放料孔與凹球面的交接處加工成大弧形的過渡面使放料口成為一向上的喇叭口，上體的下面則按球閥裝配要求加工，放料口外為裝配密封圈的環形槽，其外圈是連接閥體5時的定凸臺和閥體密封面，安裝有調節墊片。再外面有均勻分布的螺紋孔，以裝入雙頭螺栓與閥體連接。上體2必須先裝配鑲焊于反應釜的底部，成為反應釜的一部分，打磨內表面焊縫，探傷合格后才能裝上閥體、球體．部件。閥體內的其他另件基本與通用球閥一致。這種構造的放料閥在關閉狀態時部分球體凸出在放料口中，，t訇喇叭口之間雖還留有一圈凹槽，有可能成為沉積死料的死角，但由予并不太深，槽的上口很寬大，料液容易受攪拌漿作用而翻起混合，也就可以避免料液的不完全反應現象。
由于球式放料閥總是豎向安裝于反應釜的底部，為使操作方便和操縱桿不受反應釜夾套的阻擋，球式放料閥改變球閥慣用的0°～90°的操作死點，而是將操縱桿設計成由右45°向左450轉動為關閉，由左45°向右45°轉動為開啟，這種操縱桿啟閉終點角度更適合于樓上加料，樓下放料操作的反應釜安裝方式。操縱桿手柄高度保持在同一水平上，非常方便。同時這種角度使操縱桿能與水平安裝的液壓或氣壓缸聯接，實現啟閉自動。虹體支座，不需固定在釜底，只要將固定支耳安裝在支腿上即可。重要的是缸體不必占用反應釜下部可貴的操作空間，如圖5所示。
五、球式放料閥的特點

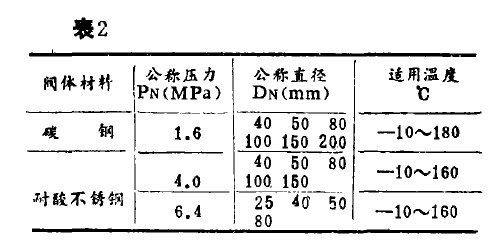

1．性能范圍較寬，可設計成低壓，中壓三個系列，滿足各種性能規格的反應釜配套要求。技術參數列于表2
2．技術成熟可靠，并保持了球閥的優點。流阻小、結構緊湊、體積小、撮作靈便、開啟迅速、球體下密封圈間的密封比壓隨反應釜內的操作壓力升高而增長，密封性能可靠。
3．閥體材質可分為碳鋼和耐酸不銹鋼兩類，一般采用鑄鋼件閥體，小口徑高壓球式放料閥也可采用鑄件制造，但不能采用鑄鐵件。
4．球體處于開啟或關閉時，球體和密封圈的封面始終緊貼在一起，與介質完全隔離，密封面不易受化學液體的沖刷和侵蝕，因而可有較長的使用壽命。
5．球體呈關閉狀態時，球面與上體喇叭口間仍有一環形凹槽但不太深，一般料液都能受攪拌流動的液體作用而翻起達到均勻混合和完全反應。
6．球體呈開啟狀態時，放料通道為一直管狀，排料爽，積料少，易掃，有利于反應釜效率和產品質量的提高。
7．操縱桿的啟閉死點為右45°到左45°，手動操作方便，也便于液動或氣動驅功時缸體的安裝，不占操作空間。
8．球式放料閥存在的缺點是，聚四氟乙烯的密封圈耐溫度性能稍低，較高使用溫度應小于200℃，雖能滿足大部分反應釜的需用，但此性能低于標準放料閥，有待改進密封圈的耐溫性能以擴大球式放料閥的適用范圍。
六、氣動球式放料閥安裝實例

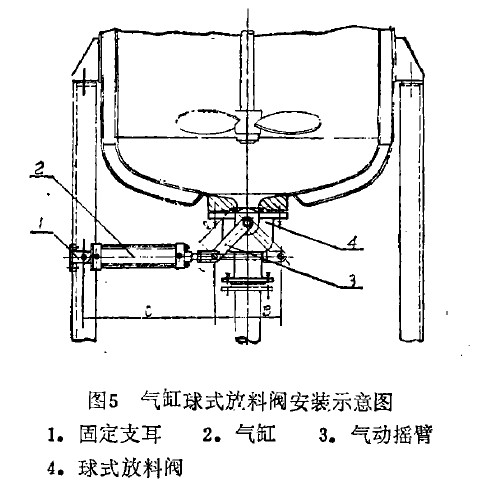

圖5為氣動球式放料閥在反應釜上的安裝實例示意圖，圖中表明了氣缸2呈水平狀安裝于球式放料閥的一側，活塞桿與殊式放料閥的氣動搖臂3的一端采用絞接方式。氣缸2的固定端則以支耳絞接形式懸掛在固定支耳1上，固定支耳1則可固定安裝在反應釜的支腿上或其他穩定性好的任何混凝土構件上。
由于球式放料閥只要求開啟和關閉二位動作，不適宜亦無必要調節，因此氣動控制系統中，一般只要聯結兩個二位三通氣動電磁閥即可實現遙控操作。為了保持氣缸的可靠性和氣缸的壽命，氣源管路中應裝上氣動組合三大件。其三個功能既可對管路中的壓縮空氣中的水分和固體雜質進行過濾，又能調節'管道中壓縮空氣的壓力，使其保持恒壓。還可產生油霧，它隨工作氣流輸入到氣缸壁和活塞桿，保持了氣缸運動另件與密封圈間的潤滑和良好的密封、可提高氣缸的工作可靠性和工作壽命。
